Qué es un torno de acceso

Torno de acceso trípode

El torno de control de acceso. ¿Sabes qué es y cómo funciona?

El torno trípode de acceso se ha convertido en un objeto común en nuestra vida profesional o en nuestro tiempo libre. Es probable que lo estés usando para acceder a tu oficina, en la entrada del gimnasio o como control de acceso a la biblioteca municipal de tu ciudad. El torno de acceso controla la entrada y salida en una piscina, una playa o un camping. Nuestros niños tienen que fichar en el torniquete en el colegio o en su comedor. De forma general, un torno de acceso es la solución ideal para controlar el acceso o limitar el aforo.


Visualice nuestras soluciones complementarias:

Sistemas de tornos de control de acceso por tarjeta
Acceso a obras por A3M: facilidad, ahorro y seguridad optimizada
Soluciones de seguridad y de control de acceso en empresas
Sistemas de gestión y de control de los accesos en piscinas
Control de entrada a gimnasio por torno de acceso RFID

Mecanismo del torno trípode
Mecanismo del torno trípode
El torno de acceso A3M dispone de un mecanismo reforzado con amortiguación del movimiento de rotación

Torno de acceso electromecánico A3M

En general, el torno de acceso es un sistema que combina una interfaz mecánica con una interfaz eléctrica, incluso electrónica, de ahí el calificativo de sistema electromecánico. La parte mecánica está dedicada a bloquear el paso lo que evita que el usuario lo cruce. La parte eléctrica está subordinada a un sistema externo, denominado sistema de control de acceso físico, que autoriza la entrada de los usuarios mediante un sistema de reconocimiento. Usualmente un lector de tarjeta de acceso o un lector biométrico, otras veces un sistema de lectura de entradas en forma de ticket con código de barras QRCode. Un simple pupitre de control puede abrir el trípode del torno: un pulsador para la apertura de entrada, otro para activar la salida y, a menudo, una seta de seguridad para activar la salida de emergencia.

Mecanismo de torno rotativo a 120 grados
Mecanismo de torno rotativo a 120 grados
El mecanismo rotativo del torno de acceso autoriza el paso en entrada y en salida con su giro a 120º

Mecanismo trípode rotativo

El consenso entre fabricantes de tornos trípodes automáticos ha impuesto mecanismos rotativos que operan sobre la base de un trinquete de 120º. Cuando el sistema de gestión autoriza un paso y envía una señal eléctrica para hacerlo (contacto seco por regla general) a la placa base del torno de acceso, ésta desactiva el solenoide de control del sentido en cuestión, lo que libera una leva de bloqueo y autoriza el giro del módulo trípode automático. Ciertos modelos de torniquetes están motorizados para que el mecanismo gire por sí solo siguiendo el impulso dado, otros son puramente mecánicos, con movimiento progresivo gracias a la intervención de un amortiguador. Estos últimos son los preferidos por la mejor fiabilidad y menor consumo de energía de automatización de torno de acceso.

Rotación del trípode controlada hacia delante

Cuando se autoriza una entrada, el usuario del control de acceso puede empujar el brazo del torno que impide el paso, obteniendo así una rotación hacia adelante. Pasados ​​30 grados, un sistema de trinquete antirretorno evita la rotación hacia atrás del brazo del torno electromecánico, obligando a la persona a finalizar su paso. El final del movimiento es asistido por un muelle y un amortiguador ajustable, lo que garantiza un funcionamiento suave y un posicionamiento preciso en el siguiente punto muerto superior.

Funciones avanzadas del torno de control de acceso

La placa electrónica de control gestiona diversas funciones del torno como la iluminación de los pictogramas de indicación de acceso que indican una flecha verde cuando está en funcionamiento, una cruz roja cuando el paso está inhabilitado o rechazado, un parpadeo verde / rojo cuando de autoriza un acceso. Un sistema de interruptores de final de carrera monitorea el funcionamiento del sistema en tiempo real y habilita funciones opcionales como el conteo y la gestión del aforo con posibilidades de bloqueo cuando se alcanza el aforo máximo autorizado. Nota: en el mercado muchos tornos controlan el acceso en un solo sentido. Sin embargo todos los tornos trípode fabricados por A3M están equipados con un mecanismo bidireccional: controlan la entrada y la salida.

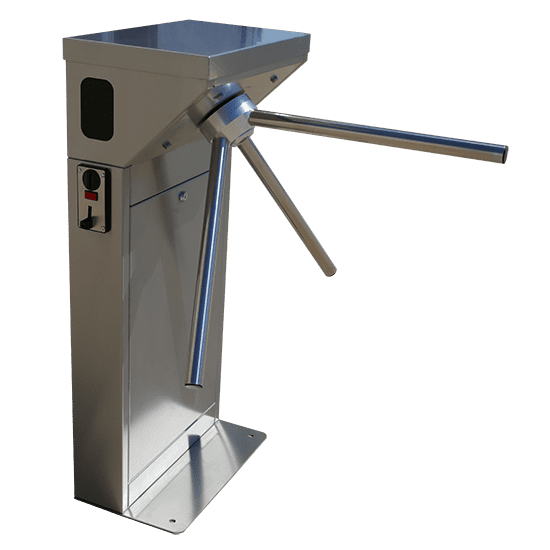

Torno de acceso simple pie
Torno de acceso simple pie
Un torno trípode de simple pie que ofrece compacidad y un precio de venta económico

Torno de control de simple pie

El más sencillo de los obstáculos de control de acceso es el torno trípode de simple pie. Es el torno best-seller que se ve favorecido por varios criterios:
 Su compacidad es un activo en múltiples entornos donde el espacio es limitado (también existe una versión sin pie, un torno de fijación lateral especialmente diseñado como torno trípode para el acceso a autobuses o autocares).
 El precio de venta de este modelo de torno es el más económico ya que su construcción se simplifica al máximo.
Este tipo de torno de acceso generalmente tiene el inconveniente de menor rigidez y de un anclaje al suelo menos fuerte. Este no es el caso del torno de acceso TTS1 que se beneficia de una carcasa de acero inoxidable reforzada (acero inoxidable AISI304) y una base de anclaje al suelo de tamaño generoso, con agujeros para 6 pernos. Nuestro torno más vendido en gimnasios.

Torno puente para control de acceso
Torno puente para control de acceso
El torno trípode en forma de puente ofrece una presentación de alto nivel y un anclaje al suelo resistente para controlar los accesos

Torno puente para control de entrada

El modelo torno puente es el más extendido en empresas para el control de acceso con torno, en piscinas o bibliotecas para la entrada de socios, en estadios de fútbol o salas de fitness. Gracias a sus dos pies de anclaje muy separados que refuerzan su rigidez, el torno de acceso en forma de puente es muy popular; su aspecto robusto contribuye a la sensación de seguridad que aporta. Diferentes versiones permiten el uso de lectores o escáneres biométricos o lectores de tarjetas RFID, como por ejemplo en nuestro torniquete trípode TTS2A3 de acero inoxidable.

Torno molinete plena altura
Torno molinete plena altura
El torno molinete de altura completa impide el acceso no autorizado

Torno de altura completa tipo molinete

El torno de acceso que ofrece la máxima seguridad. El obstáculo de paso tipo tambor de altura completa funciona exactamente de la misma manera que los demás tornos y evita la intrusión. Su mecanismo torniquete está reforzado para corresponder a las fuerzas considerables que se le pueden aplicar, pero el principio de control y rotación, así como la electrónica de gestión, son similares a otros tornos de acceso. Un torno de altura completa proporciona un nivel ideal de seguridad para los sistemas de control de acceso en fábricas, obras de construcción, universidades, acceso a gimnasios 24h, acceso a piscina en centros vacacionales o de ocio.

Torno trípode y el control del acceso

Una de las ventajas del torno trípode es que permite canalizar el paso hacia uno o más puntos de convergencia. Se aconseja complementar el torno con barreras pasamanos para dirigir mejor el flujo de personas, restringir un área o crear colas de espera. La función principal del torno de acceso es dejar acceder solo a las personas autorizadas. Para ello debe ser controlado por un sistema central inteligente que le ordenará girar. La configuración más común es la instalación de lectores de tarjetas RFID o de lectores de QRCode de cada lado de la tapa superior del torno: uno para la entrada y otro para la salida. Es posible controlar la entrada instalando lectores biométricos en los tornos si las regulaciones locales lo permiten.

Seguridad del torno de acceso
Seguridad del torno de acceso
El torno de acceso dispone en opción de un mecanismo trípode con seguridad por brazo abatible

Activación del modo emergencia del sistema de acceso

El cumplimiento de varios estándares de seguridad, así como el sentido común, han llevado a la implementación de varias funciones de seguridad en los tornos de acceso. De serie, los tornos de nuestra gama pueden girar libremente tanto en la entrada como en la salida, para permitir una evacuación rápida y una intervención de emergencia. Unos pines en su placa base están dedicados al modo de emergencia, lo que permite que el torno se controle desde el sistema de seguridad contra incendios para liberarlo en caso de una alerta. Opcionalmente, los trípodes pueden tener la función de brazo abatible antipánico que libera completamente el paso en caso de alerta. Esta función de caída de brazo se puede activar mediante un corte de energía, una seta de seguridad, el sistema antiincendios o cualquier otro sistema de gestión de acceso o seguridad de las instalaciones.

Los tornos y el acceso PMR

Las normas de acceso PMR (Personas con Movilidad Reducida) establecidas en España y en Europa imponen por un lado dimensiones de anchura de paso y por otro lado reglas de conveniencia que son incompatibles con cualquier tipo de torno trípode. En el caso de una instalación en un entorno donde exista obligación de un acceso dedicado PMR, recomendamos añadir a los tornos de acceso un portillo PMR manual o motorizado. Su modo de control y sus dimensiones se adaptan perfectamente a este uso. Puedes elegir entre portillos manuales o motorizados con una calidad de presentación acorde a tu presupuesto.

¿Como se controla el torno de acceso?

Al tratarse de un control de acceso electrónico, es posible utilizar diferentes sistemas de control para desbloquear el paso. Las tarjetas de acceso con lectores RFID son una solución (sistema de credenciales RFID 125Khz, tarjetas MIFARE o carnets NFC por ejemplo). Se puede instalar un sistema de detección con receptor tipo fotocélula para salida libre. El desbloqueo del torno a la demanda puede realizarse mediante un panel de control de tipo pupitre, por un telefonillo o por mando a distancia. La aplicación CardPass3 Mobile permite controlar el acceso de peatones desde un smartphone y de donde fuera que estés.

El torno como sistema de control de aforo

El torno, en particular en su versión trípode, es un sistema simple, eficiente y asequible para limitar el número de visitantes a los locales sujetos a un aforo máximo. La opción PassCount3 transforma todos nuestros tornos en sistemas de gestión autónomos capaces de bloquear el acceso y prohibir la entrada cuando se alcanza el aforo máximo. El torno TTS1 con sistema de conteo PassCount3 es ideal como torno de piscina, torno de gimnasio o torno para la entrada a un evento donde se puede calcular la asistencia y limitarla bloqueando el acceso.

Para comprar un torno de control de entrada

Si necesitas un torno de acceso para tu actividad, tu negocio o tu local, contáctanos antes de comprar. Nuestros expertos profesionales en sistemas de acceso estudiarán contigo la idoneidad para tu actividad y sobre todo se asegurarán de ofrecerte el modelo de torno más adecuado desde el punto de vista dimensional así como el cumplimiento de las normas a las que podrías estar sujeto.
